BIẾN TẦN ALTIVAR EASY 610
I. Phạm vi ứng dụng
Biến tần AltivarTM Easy 610 là bộ biến tần điều khiển động cơ không đồng bộ 3 pha cho các ứng dụng phổ biến trong các ngành công nghiệp và các lĩnh vực sau:
1. Các ngành công nghiệp
- Ngành nước & xử lý nước thải
- Ngành dầu khí
2. Các lĩnh vực
- Điều khiển quy trình và máy móc
- Quản lý các tòa nhà
II. Ứng dụng tiêu biểu trong các ngành công nghiệp
1. Nước và xử lý nước thải
- Bơm nước cấp
- Bơm tăng áp
- Bơm đẩy
- Bơm gió rửa lọc
2. Dầu khí
- Bơm tuần hoàn
- Bơm thoát nước
- Bơm chuyển dầu
3. Ửng dụng bơm quạt trong các lĩnh vực
3.1. Điềukhiểnquytrìnhvà máy móc
- Hệ thống quạt làm mát
- Bơm tuầnhoàn
- Quạt làm mát
- Quạthút
- Máy nén
- Băng tải
3.2. Quản lý tòa nhà
- Quạt
- Bơm tuần hoàn

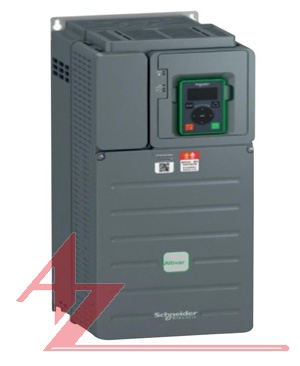

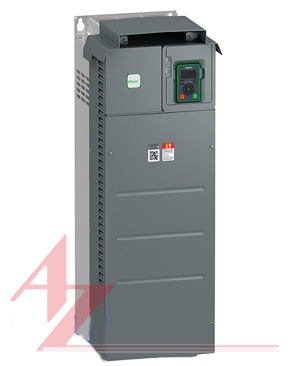

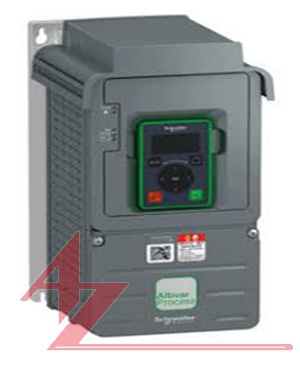

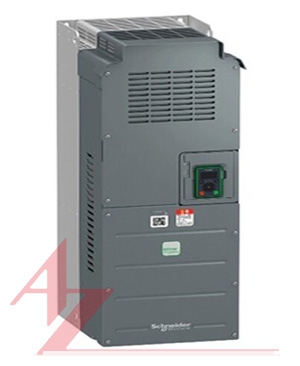

III. Mô tả sảnphẩm
- Biến tần Altivar Easy 610 dùng cho động cơ 3 pha 380…415V công suất từ 0.75kW/1HP đến 160 kW/222HP
- Biến tần Altivar Easy 610 giúp cải thiện hiệu suất máy và giảm chi phí vận hành bằng cách tối ưu năng lượng tiêu thụ và tăng sự tiện lợi cho người sử dụng.
- Biến tần có sẵn cổng truyền thông cho phép dễ dàng tích hợp vào hệ thống tự động hóa.
- Biến tần Altivar Easy 610 có các chân điều khiển (I/O)có thể cài đặt nhiều chức năng, đáp ứng nhu cầu của các ứng dụng chuyên biệt.
- Biến tần được thiết kế theo tiêu chí Plug & Play, với các bộ thông số được cài đặt sẵn tùy theo ứng dụng cụ thể, nhờ đó tiết kiệm thời gian điều khiển và vận hành.
1. Độ bền cao
Biến tần Altivar Easy 610 được thiết kế cho khả năng làm việc ở những môi trường nhiệt độ cao và khắc nghiệt.
1. Nhiệt độ làm việc
- Khi lắp đặt trong tủ: lắp đơn hay lắp kế nhau: -15...+60°C/+5...+140°F, giảm công suất từ 45...60°C/113...140°F
1.2. Nhiệt độ lưu trữ:-40...+70°C/-104...+158°F
1.3. Độ cao làm việc:
- 0...1,000m không bị giảm công suất
- 1,000...4,800m công suất giảm 1% mỗi 100m/328.08 ft cao hơn
- Môi trường hóa chất chemical class 3C3 theo tiêu chuẩn IEC/EN60721
- Môi trường bụi bặm mechanical class 3S3 theo tiêu chuẩn IEC/EN60721
- Các board mạch được phủ lớp coating bảo vệ
1.4. Cấp bảo vệ vỏ máy:
- IP20 phần thân biến tần
- IP40 mặt trên của biến tần
- IP65 cho màn hình biến tần
2. Thân thiện với môi trường
Biến tần Altivar Easy 610 đáp ứng các tiêu chuẩn và yêu cầu về bảo vệ môi trường:
- RoHS2
- REACH
- PEP (Product Environmental Profile)
- EoLI (EndofLifeInstruction)
- Hơn 70% nguyên liệu tạo thành có thể tái sử dụng (new ruling)
- Quản lý năng lượng hiệu quả: giảm 30% năng lượng tiêu thụ
3. Tương thích điện từ(EMC)
- Biến tần ATV610 đáp ứng yêu cầu về tương thích điện từ, đạt chứng nhận CE
- Biến tần Altivar Easy 610 được tích hợp sẵn bộ lọc C3 EMC
4. Lắp đặt và bảo trì
Biến tần Altvar Easy 610 phù hợp với mọi cách sử dụng:
- Máy đơn lẻ, hệ thống, hoặc lắp đặt trong tủ iMCC
- Cấp độ bảo vệ IP20
- Dễ dàng lắp đặt vào hệ thống:
+ Đầu vào cáp được trang bị ốc siết cáp Romexcho phép đấu nối dây động lực và dây điều khiển theo chuẩn EMC
+ Các chân điều khiển được đánh dấu bằng màu khác nhau giúp dễ phân biệt
- Tần số ngõ ra khi điều khiển động cơ không đồng bộ là từ 0.1 ...500 Hz
- Giảm chi phí bảo trì:
+ Quạt làm mát có thể thay thế trong 5 phút
+ Không yêu cầu dụng cụ bảo trì chuyên biệt
+ Giảm số lượng phụ kiện thay thế
5. Chế độ vận hành tải nhẹ (normal duty) và tải nặng (heavy duty)
Biến tần Altivar Easy 610 có thể dùng cho động cơ 3 pha 380V công suất từ 0.75kW-160 kW/ (1HP-216HP)
Biến tần Altivar Easy 610 có 2 chế độ vận hành:
- Tải nhẹ - Normal duty (ND): chế độ chuyên dụng cho các ứng dụng yêu cầu quá tải thấp (quá tải 110% trong 60 s hay 120% trong 20 s) với động cơ công suất nhỏ hơn hoặc bằng công suất biến tần
- Tải nặng - Heavy duty (HD): chế độ chuyên dụng cho các ứng dụng yêu cầu quá tải cao (quá tải 150% trong 60 s) với động cơ công suất nhỏ hơn công suất biến tần 1 cấp
Hai chế độ vận hành trên cho phép Altivar Easy 610 phù hợp với cả loại tải có mô men biến thiên và mô men không đổi, ví dụ như bơm, quạt, máy nén, băng tải
6. Tích hợp nhiều phụ kiện
6.1. Cuộn kháng DC
Với công suất trên 4 kW/5 HP, biến tần Altivar Easy 610 được tích hợp sẵn cuộn kháng đầu vào giúp giảm sóng hài.
6.2. Bộ lọc điện từ EMC
- Biến tần Altivar Easy 610 được tích hợp bộ lọc nhiễu điện từ đáp ứng tiêu chuẩn EMCIEC/EN 61800-3, edition 2, category C3 trong môi trường 1 hoặc 2, và đáp ứng chuẩn European EMC (electromagnetic compatibility) directive.
- Cho phép chiều dài cáp bọc kim tối đa theo chuẩn IEC/EN 61800-3, category C3 là 50 m/164.04 ft (cho toàn dãy công suất).
- Bộ lọc EMC này có thể gây dòng rò xuống đất. Có thể giảm dòng rò bằng cách ngắt tụ điện của bộ lọc (tham khảo trong hướng dẫn lắp đặt chi tiết). Trong trường hợp này sản phẩm không còn đáp ứng về tương thích điện từ EMC theo chuẩn IEC 61800-3.
- Các giá trị nêu trên đạt được trong điều kiện vận hành ở tần số sóng mang định mức của biến tần. Tần số này mặc định tùy công suất của biến tần. Nếu biến tần điều khiển đồng thời nhiều động cơ, chiều dài cáp tối đa sẽ ứng với tổng chiều dài cáp của các động cơ.
7. Truyền thông
Biến tần Schneider ATV610 được tích hợp sẵn 2 cổng truyền thông Modbus để điểu khiển và kết nối với màn hình rời.
