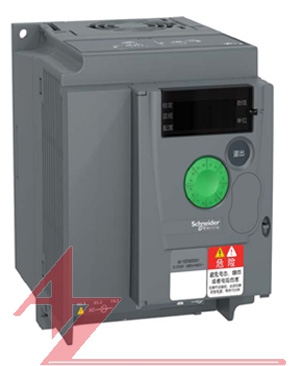

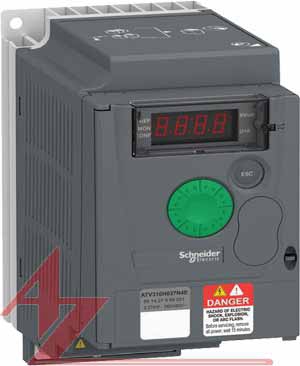

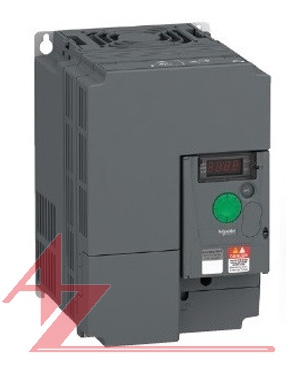

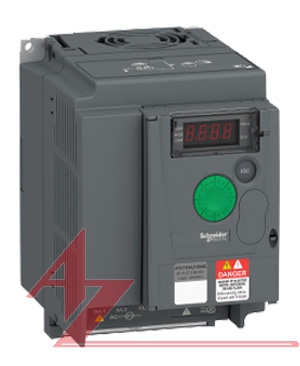

BIẾN TẦN SCHNEIDER ATV310
I. TỔNG QUAN
- Biến tần Schneider ATV310 TM là bộ biến tần 3 pha điện áp hoạt động từ 380 đến 460V điều khiển động cơ không đồng bộ công suất 0.37 kW/0.5HP đến 11 kW/15HP.
- Biến tần Schneider Easy ATV310 được thiết kế theo tiêu chí Plug & play (cắm và chạy) có kích thước nhỏ gọn, thiết kế bền, dễ dàng lắp đặt, kèm theo các chức năng giúp nó đặc biệt thích hợp cho các ứng dụng máy công nghiệp và một số máy dân dụng (consumer machine).
-
- Biến tần Schneider Easy ATV310 là một giải pháp đáng tin cậy và tiết kiệm chi phí cho những nhà cơ khí chế tạo máy (OEMs).
- Schneider ATV310 được phát triển với chất lượng đảm bảo: các linh kiện sử dụng có tuổi thọ đến 10 năm.
II. ỨNG DỤNG
Biến tần Schneider ATV310 có các chức năng phù hợp cho các ứng dụng thông dụng như: Máy dệt, Máy công cụ, Máy gia công gỗ, Xử lý vật liệu, Máy đóng gói và máy in, Máy gia công gốm, ...
III. CHỨC NĂNG
Bên cạnh các chức năng cơ bản như của các biến tần thông thường, biến tần Shneider ATV310 còn có các chức năng sau:
1. Chức năng điều khiển động cơ
- Chế độ điều khiển V/F, chế độ điều khiển vector và chế độ cho bơm, quạt.
- Điều khiển tự động quạt làm mát
- Quản lý tần số đóng cắt của biến tần
- Tăng cường momen
- Giảm tiếng ồn động cơ
- Giới hạn dòng điện động cơ.
- Tự động bơm dòng hãm DC
2. Chức năng ứng dụng
- Bỏ qua các tần số chạy cộng hưởng
- Chạy tốc độ đặt trước
- Điều khiển PID
- Thay đổi đặc tuyến tăng giảm tốc, đặc tuyến S,U
- Chạy JOG
- Tăng giảm (+/-) tốc độ quanh tốc độ tham chiếu
- Dừng tự do, dừng nhanh
- Chức năng tự động khởi động lại và bắt tốc độ tải đang quay
3. Chức năng điều khiển
- Cài đặt kênh tham chiếu và điều khiển - chế độ kết hợp hoặc tách biệt
- Chọn kênh tham chiếu
- Cấm chạy nghịch
- Chạy Local
- Lưu lại cấu hình cài đặt
4. Chức năng bảo vệ và giám sát
- Bảo vệ máy bằng cách giám sát phát hiện quá tải và non tải
- Chức năng giám sát, bảo dưỡng:
+ Khóa màn hình bằng mật khẩu.
+ Cài đặt ngõ vào ra logic và analog.
+ Cài đặt cách hiển thị các thông số.
+ Hiển thị các thông số quan trọng (Thời gian được cấp nguồn/ Thời gian chạy quạt làm mát / Thời gian chạy biến tần)
+ Lưu lại 4 lỗi gần nhất và thông tin khi xảy ra lỗi.
IV. SẢN PHẨM TỐI ƯU
1. Điều kiện môi trường
- Toàn dãy sản phẩm đáp ứng các tiêu chuẩn quốc tế IEC/EN61800-5-1 và IEC/EN61800-3, đồng thời được thiết kế để đáp ứng các tiêu chuẩn về bảo vệ môi trường (tiêu chuẩn RoHS, WEEE).
- Nhờ thiết kế giải nhiệt tiên tiến và các board mạch được phủ một lớp bảo vệ dày, biến tần ATV310 có thể sử dụng được trong môi trường khắc nghiệt nhất. Biến tần có thể hoạt động trong nhiệt độ môi trường đến 55°C/131°F mà không bị suy giảm công suất. Cấp bảo vệ vỏ máy là IP20 (IP41 đối với mặt trên).
2. Khả năng tương thích và đáp ứng yêu cầu vận hành
- Biến tần Altivar Easy 310 được thiết kế cho khả năng tương thích với nhiều loại động cơ khác nhau và các loại tải.
- Khả năng tạo moment khởi động và moment hãm:
2.1. Khả năng hãm:
+ Moment hãm bằng 80% moment định mức động cơ khi không lắp đặt điện trở hãm
+ Moment hãm bằng 150 % moment định mức động cơ với điện trở hãm
2.2. Khả năng tạo moment:
+ Moment khởi động 150 % định mức tại tốc độ 3 Hz
+ Quá tải moment: 150% đến 170 %, tùy thuộc vào côn.g suất biến tần
3. Dễ dàng tích hợp vào hệ thống
- Biến tần Altivar Easy 310 được tích hợp truyền thông tự động Modbus, cổng kết nối RJ45 nằm phía dưới biến tần chuẩn truyền 2 dây RS485. Để biết thêm chi tiết về Modbus (tốc độ truyền, địa chỉ, gói tin nhắn,...), vui lòng tham khảo tài liệu kỹ thuật chi tiết.
- Ngõ vào logic có thể cấu hình loại sink hoặc source, tương thích với nhiều loại PLC.
4. Dễ dàng lắp đặt
Biến tần Altivar Easy 310 có thể được lắp đặt dễ dàng và nhanh chóng:
- Đấu nối dây dễ dàng theo tiêu chí Plug &Play
- Có thể gắn biến tần sát cạnh nhau để tiết kiệm không gian tủ điện
- Các chân động lực và chân điều khiển được phân biệt rõ
- Mặt trong cửa biến tần có sơ đồ hướng dẫn đấu dây
5. Dễ dàng cài đặt
5.1. Màn hình cài đặt sẵn có
- Màn hình 4 ký tự có thể hiển thị trạng thái và lỗi, truy cập và cài đặt các thông số bằng núm xoay điều hướng
- Nút nhấn RUN và STOP có thể sử dụng bằng cách bỏ phần nắp che, cần phải cài đặt để các nút này có hiệu lực
5.2. Màn hình điều khiển từ xa
- Biến tần Altivar Eassy 310 có thể kết nối với phụ kiện tùy chọn là màn hình điều khiển từ xa. Màn hình này có thể gắn trên mặt tủ điện và có IP54 hoặc IP65. Nhiệt độ làm việc tối đa 50 °C/122 °F. Màn hình này có chức năng tương tự như màn hình tích hợp sẵn trên biến tần.
5.3. Dụng cụ hỗ trợ cài đặt Simple Loader và Multi-Loader
- Bộ Simple Loader cho phép sao chép cài đặt từ biến tần này sang biến tần khác môt cách dễ dàng (phải bật nguồn biến tần)
- Bộ Multi-Loader cho phép sao chép các cầu hình được sao lưu từ máy tính hoặc sao chép cấu hình từ biến tần này sang biến tần khác mà không cần cấp nguồn cho biến tần. Nhờ đó, ta có thể cài cấu hình ngay cả khi biến tần còn nguyên kiện.
6. Dễ dàng bảo trì
- Biến tần ATV310 sẽ cảnh báo khi cần làm sạch đế tản nhiệt hoặc thay quạt làm mát. Quạt làm mát có thể tháo rời và thay thế mà không cần dụng cụ đặc biệt.
- Biến tần ATV310 có thể được bảo vệ bằng mật khẩu, chỉ những người có thẩm quyền mới có thể truy cập và cài đặt. Người vận hành chỉ có thể truy cập mục giám sát.
V. ĐẶC ĐIỂM CHÍNH
1. Ngõ vào AI1
1 ngõ vào analog có thểcấu hình loại điện áp hoặc dòng:
- Điện áp vào 0...5VDC (dùng với nguồn có sẵn trong biến tần) hoặc 0...10VDC, trởkháng trong 30 kΩ
- Dòng vào: X-YmA có thểcài đặt X và Y từ 0–20 mA, trở kháng trong 250Ω
- Thời gian lấy mẫu:<20 ms
- Độ phân giải: 10 bits
- Sai số: ±1% tại 25 °C/77°F
- Độ tuyến tính:±0.3% ngưỡng đo tối đa
- Mặc định: ngõ vào dạng điện áp
2. Ngõ ra analog AO1
1 ngõ ra analog có thể cấu hình loại điện áp hoặc dòng:
- Điện áp ra:0…10 VDC, trởkháng tải tối thiểu 470Ω
- Dòng ra:0–20 mA,trởkháng tải tối đa 800Ω
Thờigian lấy mẫu:<10 ms
Phân giải: 8 bits
Sai số: ±1% tại 25 °C/77 °F
3. Ngõ ra relay R1A, R1B, R1C
1 ngõ ra relay, 1 tiếp điểm N/Ovà 1 tiếp điểm N/C có chung điểm common
Thời gian đáp ứng: tối đa 30 ms
Khả năng đóng cắt tối thiểu: 5 mA với 24 VDC
Khả năng đóng cắt tối đa:
- Với tải thuần trở(cos =1 và L/R =0 ms): 3A tại 250 V ~ hay 4A tại 30 VDC
- Với tải điện cảm (cos=0.4 và L/R =7 ms): 2 A tại 250 V ~ hay 30 VDC
4. Ngõ vào logic LI1...LI4
4 ngõ vào logic có thể cài đặt, tương thích với PLC level 1, theo tiêu chuẩn IEC/EN 61131-2
Kích hoạt bằng nguồn nội 24VDC có sẵn trên biến tần hoặc dùng nguồn ngoài 24VDC (tối thiểu 18V,tối đa 30V)
Thời gian lấy mẫu: <20ms
Thời gian sai số lấy mẫu: ±1ms
Ở cài đặt mặc định, ngõ vào logic ở chế độ điều khiển 2 dây dạng “xung” để đảm bảo an toàn:
- LI1: Chạy thuận
- LI2…LI4: Chưa cài đặt
Có thể cấu hình nhiều chức năng cho một ngõ vào input
(Ví dụ: LI1 có thể cài đặt vừa dùng để chạy thuận vừa chạy tốc độ đặt trước 2, LI3 cài đặt vừa để chạy nghịch vừa chạy tốc độ đặt trước 3)
Trở kháng trong 3.5 kΩ
5. Ngõ ra Logic LO1
1 ngõ ra logic 24 VDC có thể xuất tích cực mức cao (Source) hoặc mức thấp (Sink) transistor cực hở, tương thích với PLC level 1, tiêu chuẩn IEC/EN 61131-2
Điện áp tối đa:30 V
Độ tuyến tính:±1%
Dòng tải tối đa:10 mA (100 mA nếu dùng nguồn ngoài)
Trở kháng trong: 1 kW
Thời gian cập nhật:<20 ms
